1.熔斷器的工作原理

熔斷器是根據電流超過規定值一段時間后，以其自身產生的熱量使熔體熔化，從而使電路斷開的一種電器，其廣泛應用于高低壓配電系統和控制系統以及用電設備中，作為短路和過電流的保護器，熔斷器的電氣文字符號為FU。

熔斷器有個非常明顯的特性就是安秒特性，也稱反時限特性。當電流較大時，熔體熔斷所需的時間就較短，而電流較小時，熔體熔斷所需要的時間就較長，甚至不會(huì )熔斷。

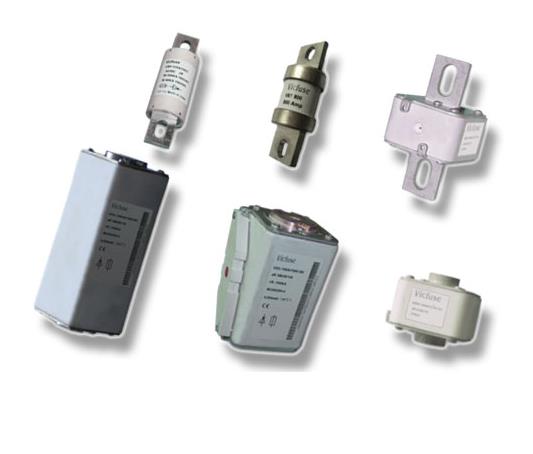

2.熔斷器分類

常用熔斷器主要分為導軌式、瓷插入式、螺旋式、有物料填充式這四鐘類型，接下來，我們分不同類型對熔斷器的結構進行介紹。

a.導軌式熔斷器

導軌式熔斷器主要由熔體和安裝座兩個部分構成，安裝座的兩端設計有接線端子，通過兩端的接線端子將熔斷器串聯到電路中。

在安裝方面，導軌式熔斷器要通過安裝導軌固定到配電箱底板或網孔板上。導軌式熔斷器也是目前在電氣控制領域中使用最多的一種熔斷器。

b.瓷插式熔斷器

瓷插式熔斷器在結構上主要由瓷座、瓷蓋、觸頭、石棉和熔體五個部分構成，電源和負載分別接在瓷底座兩端的靜觸頭上，熔體接在瓷蓋兩端的動觸頭上，便于更換。瓷座中間有一空腔與瓷蓋突出部分構成滅弧室，滅弧室內填有用于熄滅電弧的編織石棉。

c.螺旋式熔斷器

螺旋式熔斷器主要由瓷座、瓷帽、瓷套和熔斷管四個部分構成，熔斷管內裝有絲狀或片狀熔體、石英砂填料和熔斷指示器，熔斷指示器上有色點，當熔體熔斷時，指示器就會(huì )跳出，以方面運維人員通過瓷帽的玻璃管口對熔斷器的運行狀況進行觀察。螺旋式熔斷器的熔斷管內有用于熄滅電弧的石英砂填料，可應用在短路電流大的分支電路或有易燃氣體的場所。

d.封閉管式熔斷器

對于有填料封閉管式熔斷器，其結構上由瓷座和熔芯構成，熔芯中有兩片變截面的網狀紫銅片熔體，熔體周?chē)顫M(mǎn)石英砂材料，石英砂填充材料能夠在熔體熔斷時迅速熄滅電弧。該類型熔斷器和螺旋式熔斷器都屬于封閉管式熔斷器，熔斷時產生的電弧不容易與外界接觸，充分保護人身和設備安全，因此適用的范圍較廣。

4.熔斷器選型

在了解完熔斷器原理以及結構后，我們需要學會(huì )根據實際需求判別選擇適用的熔斷器。熔斷器類型選擇的主要依據是負載的保護特性和短路電流的大小，下面以電機負載為例介紹如何對熔斷器進行選型。

第一種情況，當熔斷器要保護單臺電機時，熔體的額定電流的選擇上要大于或等于電機額定電流的1.5到2.5倍。

第二種情況，當熔斷器要保護多臺電機時，熔體的額定電流的選擇上要大于或等于啟動電流最大的一臺電動機的額定電流的1.5倍到2.5倍與其余電動機的額定電流之和。
